Наша организация имеет возможность и опыт по производству тиглей из тантала, вольфрама, молибдена, молибден-вольфрама (MoW30).
Технология изготовления тиглей и характеристики материала обеспечивают высокую термостабильность и эксплуатационную стойкость тиглей.
Тигли могут изготавливаться любых размеров и конфигураций, цельнотянутой, спеченной и сварной конструкции, механически обработанной и необработанной. Размеры и допуски реализуются по согласованным с заказчиком чертежам.
Цена тиглей определяется сложностью конфигурации, размерами, дополнительными требованиями выставленными заказчиком и колеблется от 400 до 1500 USD.
Область применения тиглей
Тигли пригодны для использования в вакууме и атмосфере инертных газов, для проведения металлургических процессов восстановления, рафинирования, дисцилляции, плавки и литья скандия, иттрия, диспозия, лютеция и др. металлов и сплавов с температурой плавления более 3000 градусов Цельсия, так же для плавки сапфиров, выращивания монокристаллов лейкосапфиров, рубинов и т.п., испарения и нанесения в вакууме тонких металлических пленок, в высокотемпературных печах с рабочей температурой более 2000 градусов Цельсия.
При необходимости предложим для рассмотрения и согласования чертеж , по которому были изготовлены тигли, используемые в установках на указанных выше предприятиях.
Срок изготовления - в течение одного месяца. Предоплата в размере 50%.
Молибденовые тигли
Марки молибденовых тиглей:
|
Отечественные сплавы:
|
Американские сплавы:
|
Плотность: не менее 9.7 г/см3.
Способы изготовление: спекание, точение.
Стандарт качества: Согласно ТУ и др. нормативных актов.
Размеры: Диаметр от (10 ~ 500) мм × Высота от (10 ~ 600) мм
Нетипичные размеры могут быть изготовлены согласно чертежам заказчика.
Применение молибденовых тиглей:
Молибденовые тигли широко применяются в производстве деталей печей, для выращивания сапфиров, плавления кварца, плавления редкоземельных металлов и производства монокристаллического кремния.

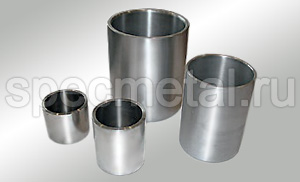

| Молибденовые тигли | ||
 |
 |
 |
 |
 |
|
Вольфрамовые тигли
Марки вольфрамовых тиглей:
- ВА
- В-ПМ
- ЦСВД
- В-ППМ
Плотность: не менее 18.3 г/см3
Способы изготовления: спекания, точение, напыление.
Стандарт качества: Согласно ТУ и др. нормативных актов.
Применение вольфрамовых тиглей:
Так как температура плавления вольфрама достигает 3380 ℃, вольфрамовые тигли широко применяются в установках по выращиванию монокристаллов сапфира, в стеклоплавильных печах, для плавления кварца, а также при плавки редкоземельных металлов.
Температура в рабочей зоне вольфрамовых тиглей выше 2000 ℃. Для снижения себестоимости выращивание сапфиров в ростовых установках огромное значение имеет чистота материала, высокая плотность, отсутствие внутренних, скрытых трещин и дефектов вольфрамового тигля, точность его изготовления и чистота поверхности. При изготовления вольфрамовых тиглей мы ведем не только контроль качества его поверхности, химического состава и плотности, но и внутренней микроструктуры, что позволяет избежать преждевременного растрескивания тигля и способствует увеличению его ходимости.
Вольфрамовые тигли, изготовленные нашей компанией, зарекомендовали себя при эксплуатации в течение нескольких лет на предприятиях ОАО « ЗСК «Монокристалл» г. Ставрополь и НПО «Атлас» г.Шебекино.
Характеристики и размеры вольфрамовых тиглей
| Диаметр (мм) | Толщина (мм) | Высота (мм) | Чистота обработки наружных стенок | Чистота обработки внутренней поверхности стенок | Чистота обработки дна |
|---|---|---|---|---|---|
| 30 ~ 50 | 2 ~ 10 | ≤500 | ≤Ra2.0 | ≤Ra2.4 | ≤Ra2.8 |
| 50 ~ 100 | 3 ~ 15 | ≤1000 | ≤Ra2.0 | ≤Ra2.4 | ≤Ra2.8 |
| 100 ~ 150 | 3 ~ 15 | ≤1000 | ≤Ra2.0 | ≤Ra2.4 | ≤Ra2.8 |
| 150 ~ 200 | 5 ~ 20 | ≤1000 | ≤Ra2.0 | ≤Ra2.4 | ≤Ra2.8 |
| 200 ~ 300 | 8 ~ 20 | ≤1000 | ≤Ra2.0 | ≤Ra2.4 | ≤Ra2.8 |
| 300 ~ 400 | 8 ~ 30 | ≤1000 | ≤Ra2.0 | ≤Ra2.4 | ≤Ra2.8 |
| 400 ~ 450 | 8 ~ 30 | ≤1000 | ≤Ra2.0 | ≤Ra2.4 | ≤Ra2.8 |
| 450 ~ 600 | 8 ~ 30 | ≤1000 | ≤Ra2.0 | ≤Ra2.4 | ≤Ra2.8 |
 |
 |
 |

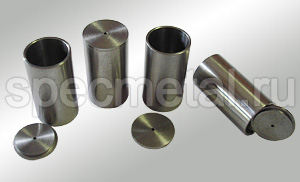

| Вольфрамовые тигли с крышками | ||
 |
 |
 |
| Вольфрамовые тигли | ||
Танталовые тигли
Марки танталовых тиглей:
- ТВЧ
- ТАВ-10
- ТАВ-20
- TaNb
Плотность: не менее 16.0 г/см3.
Способы изготовления: спекание, точение.
Стандарт качества: Согласно ТУ и др. нормативных актов.
Размеры: Диаметр от (10 ~ 500) мм × Высота (10 ~ 600) мм.
Размеры могут быть изменны согласно спецификации и чертежам заказчика.
Применение танталовых тиглей:
Так как температура плавления тантала 3014 ℃, танталовые тигли широко применяются для плавки редкоземельных металлов, спекания и химического производства.
 |
 |
 |
Если Вам нужно больше информации, пожалуйста, свяжитесь с нами любым способом, указанным в разделе Контакты.
